Laboratório de Metrologia em Energia Elétrica - Lamel
O Lamel é responsável pela realização e manutenção das unidades de potência (watt) e energia (watt-hora) conforme o “Sistema Internacional de Unidades” (SI) no país, e pela disseminação destas, através de calibração de medidores e calibradores de potência e medidores de energia, para os laboratórios que integram a Rede Brasileira de Calibração (RBC), fabricantes de medidores de potência e energia elétrica e concessionária de energia elétrica, assegurando-lhes rastreabilidade nacional. O laboratório realiza ainda ensaios elétricos em Medidores de Energia Indutivos, Medidores de Energia Eletrônicos e Sistemas de Distribuídos de medição em Energia Elétrica, para a Diretoria de Metrologia Legal objetivando a aprovação de modelo.
Potência e Energia
A padronização da unidade watt é feita em função das grandezas de tensão e corrente, dada pela equação simplificada.
P=VI cos φ, onde:
P é o valor da potência cuja unidade é o watt (W);
V é o valor da tensão cuja unidade é o volt (V);
I é o valor da corrente cuja unidade é o ampère (A); e
cos φ é o defasamento entre a tensão e a corrente.
O sistema utiliza o método de amostragem digital, em dois canais. Um canal é dedicado à tensão e outro canal a corrente. Para a digitalização este sistema usa o conversor analógico-digital do multímetro Agilent 3458A.
Energia
A padronização da unidade watt-hora é feita em função das grandezas de tensão e corrente e tempo, através do sistema de amostragem digital, dada pela equação simplificada:
E = P.t, onde:
P é o valor da potência cuja unidade é o watt (W); e
t é o valor do tempo cuja unidade é a hora (h);
A seguir fotos de alguns dos sistemas de medição do Laboratório:
![](img/lamel_clip_image002.jpg)
Figura 1 - Sistema de Referência Automatizado para Calibração de Potência
![](img/lamel_clip_image004.jpg)
Figura 2 - Sistema de Referência Automatizado para
Calibração de Energia
![](img/lamel_clip_image006.jpg)

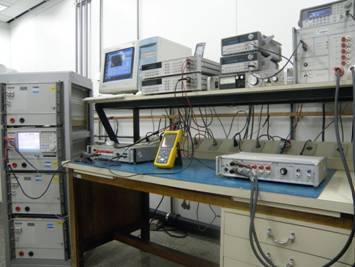

Figura 3 - Sistema de Referência para Calibração
em Regime Não-Senoidal
Comparações Interlaboratoriais Internacionais
- CCEM-K5 Potência Elétrica - 1996-1999
- Comparação em Potência Elétrica (PTB-INTI-UTE-Inmetro) - Set 2004;
- SIM.EM-S2 Energia Elétrica - (2002-2007).
Programa de Comparação Nacional em Energia Elétrica
O Inmetro é responsável por disseminar a unidade de energia elétrica nas frequências da rede elétrica através do serviço de calibração de medidores de energia elétrica que os laboratórios de medição enviam para calibração. A maioria destes laboratórios mantém sua unidade com um ou mais padrões de referência que são utilizados para calibrar seus padrões de trabalho.
O Laboratório de Metrologia em Energia Elétrica atua como laboratório de referência no Programa de Comparação Interlaboratorial (PCI) no País. O programa consiste na comparação de um padrão circulante de energia ativa e reativa através de laboratórios de medição representantes no País, comandado e organizado pelo Operador Nacional do Sistema Elétrico (ONS). Um total de 22 laboratórios de medição (incluindo o Lamel) participa deste programa.
Linhas de Pesquisa
Projeto 1: Redução da Incerteza na Padronização e Disseminação de Sinais não Senoidais
Implementar no laboratório de potência e energia um sistema de medição de qualidade de energia para harmônicos que possa garantir uma incerteza melhor de que os outros sistemas do País e possa assegurar a autocalibração e verificação, independentemente dos laboratórios superiores e facilite a automação total, oferecendo boa eficiência nas calibrações cotidianas.
Projeto 2: Implementação do Ensaio de Dielétrico nos Medidores de Energia Elétrica
O referido projeto proporcionará maior confiabilidade metrológica dos medidores estáticos e eletrônicos a serem comercializados e instalados no País, criando assim uma melhor proteção ao consumidor e ao setor elétrico nacional.
Projeto 3: Consolidação da Padronização de Potência e Energia Elétrica em sinais distorcidos com aplicação do método de amostragem Digital
Serviços
Consulte o site do Lapen nos seguintes endereços:
http://www.inmetro.gov.br/laboratorios/servicos/ensDiele.asp#Lamel
http://www.inmetro.gov.br/laboratorios/servicos/calibDiele.asp#Lamel
Rastreabilidade em Metrologia Elétrica – Diagramas
